Softlathe CNC車床模擬器軟體

SoftLathe CNC 車床模擬器軟體：

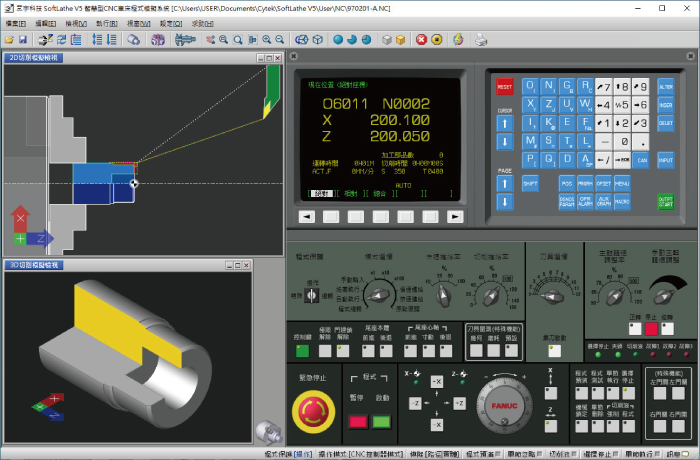

1. 虛擬控制器支援FANUC系列之CNC控制器與操作面版。
a. CNC控制器提供：
 POS(座標顯示畫面:提供絕對、相對以及總合等座標位置顯示模式)。
 PRGRM(程式畫面:可以在CNC控制器中載入、顯示以及以編輯NC程式)。
 OFFSET(補正畫面: 可以在CNC控制器中輸入形狀、磨耗以及工件移等補正資料)。
 AUX GRAPH(程式模擬畫面:可以在CNC控制器的螢幕中模擬以及顯示載入程式的刀具路徑)。
b. 操作面版提供：
 模式選擇(支援原點復歸、快速進給、自動執行，程式編輯) 、手動脈波產生器MPG。
 手動進給手輪、換刀、各種速率手動調整(進給速率、快速定位以及主軸轉速等)。
 CNC機臺的各種狀態燈號顯示等功能。
2. 編輯功能：SoftLathe 具MDI導引式NC程式編輯、除錯功能。
3. 模擬具Fanuc 0T,10T,15T之A、B、C、CODE/ISO NC程式轉換刀具路徑預覽功能與3D實體模擬功能，可各別觀看每一把刀之路徑或所有刀具路徑。
4. 虛擬控制模組:具視窗與虛擬控制器操作面板雙模式切換。
5. 可模擬粗車、螺紋等綜合切削循環(G70,G71,G72,G73,G74,G75,G76,G90,G92,G94)及M98/M99、C倒角、R圓角、A角度等加工。
6. 1:1實體切削模擬，可以在模擬中隨時檢測工件的尺寸。模擬結果(實體與刀具路徑)可以儲存為CAD圖檔格式(DXF、STL)，可以在CAD程式中載入以進行尺寸的分析與檢驗。
